● 导电橡胶模切而成；
● 可模切成多种尺寸；
● 用于各类接口处的屏蔽和环境密封。

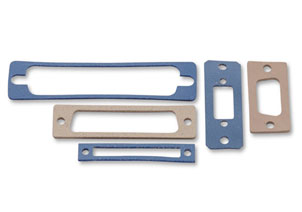

连接器导电橡胶衬垫主要应用在电连接器法兰及安装嵌板，可同时满足环境密封和EMI屏蔽。
这类衬垫广泛配套应用于GJB5599I，GJB5599II，YMG系列，Y11，Y27等系列连接器，他们可以与非导电密封垫互换；也可以同O型密封圈一同使用，使连接器的水密性更好；它解决了连接器与壳体间的电磁兼容性密封问题，同时保证两者具有良好的电连接，有效地抑制该处所存在的缝隙泄漏问题。
连接器衬垫对于连接器与壳体间的电磁密封和导电连接对设备的电磁兼容性能有着非常重要的影响，尤其是对于射频连接器和电磁兼容性能要求较高的多芯连接器其影响更大。
典型应用: RF模块接口 通信和军用机柜 医疗设备 铁路应用
● 符合RoHS；
● 良好的密封性、导电性和耐热性、优越的屏蔽性能；
● 可以解决连接器与壳体间的电磁兼容和环境密封问题；
● 可模切成多种尺寸；
● 产品可以根据客户的要求进行定制。

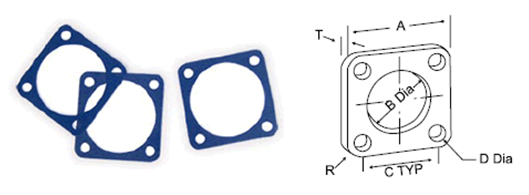

| 连接器导电橡胶衬垫 |  |
型号 | 尺寸（mm） | |||||
A±0.5 | B±0.3 | C±0.3 | D±0.2 mm | R±0.3 | T±0.1 mm | |
2419016-XX | 24 | 16 | 19 | 3.4 | 2 | T |
2721520-XX | 27 | 20 | 21.5 | 3.4 | 2 | T |
2924024-XX | 29 | 24 | 24 | 3.4 | 2 | T |
3226025-XX | 32 | 25 | 26 | 3.4 | 2 | T |
3428029-XX | 34 | 29 | 28 | 3.4 | 2 | T |
3630032-XX | 36 | 32 | 30 | 3.4 | 2 | T |
3932535-XX | 39 | 35 | 32.5 | 3.4 | 2 | T |
4034038-XX | 40 | 38 | 34 | 3.4 | 2 | T |
2922020-XX | 29 | 20 | 22 | 3.5 | 0 | T |
1. 2419016-XX : 1215: Ag/Cu（银铜） 1285：Ag/Al（铝镀银） 1350：Ag/Glass（玻璃镀银） 6305：NiC（石墨镀镍） 2. 材料厚度T：0.51mm 0.81mm 1mm 1.5mm 2mm等 | ||||||
应用于解决连接器与壳体间的电磁兼容性及环境密封问题
